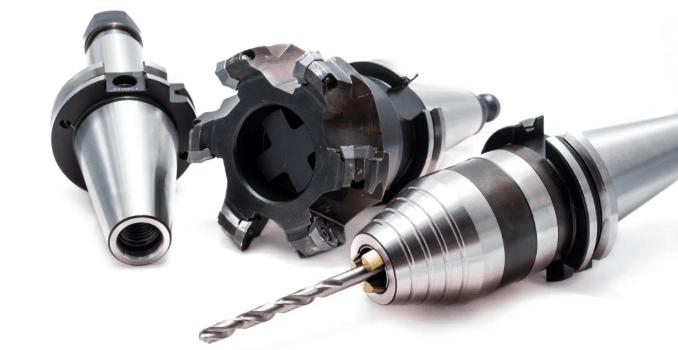

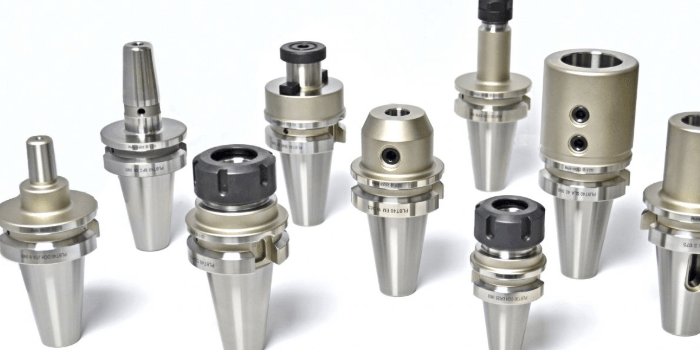

刀柄作為連接機床主軸與刀具的重要中間件，其應用范圍覆蓋了幾乎所有的機械加工領域。據統計，全球刀柄市場年產值超過50億美元，其中數控加工刀柄占比達到85%以上?，F代刀柄系統的夾緊力通常達到20-100kN，徑向跳動精度控制在0.003-0.01mm范圍內，動平衡等級達到G2.5-G6.3標準。刀柄的選擇和使用直接影響加工精度、表面質量和刀具壽命，合適的刀柄配置能夠提升加工效率20-40%，延長刀具壽命30-50%。從航空航天的精密加工到汽車制造的批量生產，從模具行業的復雜曲面到能源裝備的重型切削，不同行業對刀柄的性能要求各有特點，了解刀柄的使用范圍和選擇要點是優化加工工藝的關鍵所在。

一、銑削加工中的刀柄應用與配置

1、立銑刀柄是銑削加工中應用最廣泛的類型。直柄銑刀柄適用于直徑6-20mm的小型立銑刀，夾緊力達到8-15kN，主要用于精密模具和小零件加工。錐柄銑刀柄采用7:24錐度配合，適用于直徑12-50mm的中大型立銑刀，傳遞扭矩能力強，可承受重切削負荷。銑刀柄的精度要求包括徑向跳動不超過0.005mm，軸向定位精度±0.01mm，這些參數直接影響銑削表面的幾何精度和粗糙度。

2、面銑刀柄專門設計用于大直徑面銑刀的安裝。面銑刀直徑通常為63-400mm，刀柄需要承受巨大的切削力和扭矩。采用強力夾緊結構，夾緊力可達80-150kN，確保在重切削條件下不打滑。面銑刀柄的結構特點包括大直徑承載面、高強度夾緊機構、優化的動平衡設計，能夠在1000-6000r/min的轉速范圍內穩定工作。

3、球頭銑刀柄主要用于三維曲面加工。球頭銑刀的刀柄設計要考慮刀具的懸伸長度和剛性要求。短刀柄適用于粗加工，懸伸比控制在3:1以內；長刀柄用于深腔加工，懸伸比可達8:1。球頭銑刀柄的選擇原則是在滿足加工需求的前提下盡量減少懸伸長度，提高系統剛性，減少加工振動和變形。

二、車削加工中的刀柄系統應用

1、外圓車削刀柄適用于各種外圓車削工藝。方刀柄截面通常為16×16mm到32×32mm，適合中小型工件加工。圓刀柄直徑范圍從12mm到50mm，剛性好，適合重切削條件。刀柄的選擇要根據工件直徑、加工余量、精度要求來確定。車削刀柄的剛性計算需要考慮懸伸長度、截面慣性矩、材料彈性模量等因素，保證加工過程中變形量在允許范圍內。

2、內孔車削刀柄設計要克服空間限制和剛性不足的問題。細長刀桿的長徑比通常達到6:1到12:1，容易產生振動和讓刀現象。采用減振刀桿、阻尼刀桿等特殊結構可以改善加工穩定性。內孔車削刀柄的技術關鍵在于平衡剛性和可達性，通過優化刀桿設計、選擇適當的切削參數來保證加工質量。

3、車削中心的刀柄系統需要實現快速換刀和精確定位。采用標準化接口如VDI、BMT等規格，刀柄定位精度達到±0.01mm，重復定位精度±0.005mm。動力刀柄集成了旋轉功能，可以進行銑削、鉆削等復合加工。復合加工刀柄要求具備高精度、高剛性、多功能集成等特點，是提升加工效率的重要工具。

三、鉆削加工的專用刀柄配置

1、直柄鉆頭刀柄適用于小直徑鉆孔加工。鉆頭直徑范圍從0.1mm到20mm，采用彈簧夾頭或液壓夾頭夾緊。夾緊力要適中，過大會壓壞鉆頭柄部，過小會出現打滑。刀柄的同心度要求極高，徑向跳動控制在0.002-0.005mm范圍內。精密鉆削刀柄還需要具備內冷卻功能，通過刀柄內部冷卻通道向鉆頭輸送切削液，改善排屑和冷卻效果。

2、錐柄鉆頭刀柄用于中大直徑鉆孔加工。莫氏錐度鉆頭直徑通常為12-80mm，傳遞扭矩能力強，適合重負荷鉆削。刀柄設計要保證錐度配合精度，錐度誤差控制在±0.01mm范圍內。錐柄鉆削系統的優勢在于傳遞扭矩大、定位精度高、更換方便，廣泛應用于機械制造行業的孔加工工藝。

3、可調節鉆頭刀柄滿足特殊鉆削需求。鏜銑頭可以實現鉆孔直徑的微調，調節精度達到0.01mm。深孔鉆削刀柄配備導向裝置和排屑系統，長徑比可達到40:1以上。特殊鉆削刀柄通過創新設計解決了傳統鉆削無法處理的技術難題，擴大了鉆削加工的應用范圍。

四、特殊加工工藝的刀柄應用

1、高速加工刀柄要適應高轉速和高頻響的工作條件。主軸轉速通常達到10000-50000r/min，刀柄的動平衡精度要求達到G2.5級以上。采用HSK、KM等高速主軸接口，實現更好的剛性連接和動平衡性能。高速刀柄的設計特點包括輕量化結構、優化的動平衡、高精度加工、表面強化處理等，確保在高速條件下的穩定性和安全性。

2、重切削刀柄需要承受極大的切削力和扭矩。在鋼結構、船舶制造、工程機械等行業的粗加工中，切削深度可達20-50mm，切削力超過50kN。采用強力夾緊結構和高強度材料，刀柄材料選擇高強度合金鋼或鈦合金。重切削刀柄系統要求具備超強的夾緊力、優異的抗沖擊性能、可靠的安全保護，保證惡劣工況下的穩定工作。

3、五軸加工刀柄要適應復雜的空間運動和姿態變化。刀柄長度設計要考慮機床的工作空間限制，避免與工件、夾具發生干涉。采用收縮型刀柄或液壓刀柄，提供足夠的夾緊力和精度。五軸加工刀柄還要具備良好的動態特性，在快速變向和變姿態過程中保持穩定，確保復雜零件的加工精度。

五、刀柄選擇的技術要點與優化策略

1、根據加工工藝確定刀柄類型和規格。粗加工選擇剛性好的刀柄，優先考慮承載能力；精加工選擇精度高的刀柄，重點關注跳動精度。刀柄長度要在滿足加工需求的前提下盡量短，減少懸伸比，提高系統剛性。刀柄規格匹配要綜合考慮機床能力、工件特征、刀具要求、精度指標等因素，找到最優的配置方案。

2、刀柄材料和表面處理影響使用壽命和性能。普通刀柄采用40Cr或42CrMo鋼，經調質處理達到HRC35-45。高端刀柄使用工具鋼或合金鋼，表面進行氮化、PVD涂層等處理，提高耐磨性和抗腐蝕性。表面處理技術能夠延長刀柄壽命2-3倍，減少維護頻次，降低使用成本。

3、刀柄維護和管理影響整體使用效果。建立刀柄使用檔案，記錄使用時間、加工數量、磨損狀況等信息。定期檢測刀柄精度，超差及時修復或更換。正確的拆裝方法和存儲條件能夠保護刀柄精度和性能。預防性維護策略包括定期清潔、精度檢測、磨損監控、庫存管理等，確保刀柄系統的可靠性和經濟性。

以下是您可能還關注的問題與解答：

Q：如何判斷刀柄的徑向跳動是否超標？

A：刀柄徑向跳動的檢測需要使用百分表或激光測量儀。將刀柄裝夾在主軸上，在刀柄前端距離夾持部分2-3倍直徑處測量。慢速旋轉主軸，觀察百分表讀數變化。一般精密加工要求跳動不超過0.005mm，普通加工允許0.01-0.02mm。超標的刀柄會造成加工表面有刀痕、尺寸精度差、刀具異常磨損等問題。

Q：液壓刀柄和彈簧夾頭刀柄各有什么優缺點？

A：液壓刀柄夾緊力大且均勻，夾緊精度高，適合精密加工和重切削。缺點是結構復雜，成本較高，需要專用的脹縮設備。彈簧夾頭刀柄結構簡單，成本低，更換快速，但夾緊力相對較小，精度稍低。選擇時要根據加工要求和經濟性考慮，精密加工優選液壓刀柄，一般加工可選彈簧夾頭。

Q：刀柄在高速加工中為什么容易出現振動？

A：高速加工中的振動主要由幾個因素造成：刀柄動平衡不良在高轉速下產生離心力；刀柄與主軸配合間隙導致的不穩定；刀具幾何參數不合適引起的切削振動；系統剛性不足造成的共振。解決方法包括選擇高精度動平衡刀柄、改善主軸配合精度、優化切削參數、增加阻尼裝置等。

Q：如何延長刀柄的使用壽命？

A：延長刀柄壽命的方法包括：正確的安裝和拆卸，避免敲擊和強力操作；定期清潔刀柄表面，去除切屑和污垢；合理選擇切削參數，避免過載使用；及時更換磨損的夾緊元件；妥善存放，避免碰撞和腐蝕。建立使用記錄，定期檢測精度變化，預防性更換關鍵部件，可以延長刀柄壽命50-100%。

刀柄作為機床與刀具的重要接口，其技術水平直接影響整個加工系統的性能表現。隨著制造技術向高精度、高效率、智能化方向發展，刀柄技術也在不斷創新進步。智能刀柄集成了傳感器和通信功能，可以實時監測切削狀態；模塊化刀柄系統實現了快速重構和柔性配置；新材料新工藝的應用提升了刀柄的性能指標。企業應該根據自身的加工特點和發展需求，建立科學的刀柄選擇和管理體系，充分發揮刀柄在提升加工效率和質量方面的重要作用。
