三坐標測量機探針校準是確保測量精度的核心環節，直接影響測量結果的準確性和可靠性。探針作為三坐標測量機的傳感器，其校準精度決定了整個測量系統的性能表現。正確的探針校準不僅能夠消除探針系統誤差，還能建立準確的坐標轉換關系，為后續測量提供可靠的基準。掌握科學的探針校準方法和操作技巧，是保證測量質量和提高工作效率的重要技術要求。

一、探針校準前的系統準備工作

1、測量機預熱是探針校準的基礎條件，設備預熱時間應不少于2小時，大型測量機需要4-6小時達到熱平衡狀態。預熱過程中各軸應低速運動，確保導軌溫度均勻分布。測量機工作溫度穩定在20±1℃，溫度波動會直接影響探針校準精度，每變化1℃產生的誤差約為1-2微米。

2、標準球的選擇和清潔至關重要，校準球材料通常采用陶瓷或鋼材，球徑精度IT3級，形狀誤差小于0.5微米。標準球直徑規格有10、15、20、25毫米等，選擇時應考慮測量工件的尺寸范圍。校準球表面粗糙度Ra0.05微米，使用前必須徹底清潔，去除油污和灰塵顆粒。

3、探針系統檢查包括探針桿的直線度、探針球的磨損狀態和連接穩定性。探針桿彎曲度應小于2微米/100毫米，探針球直徑公差±1微米。檢查探針座鎖緊力矩是否達到規定值，一般為8-12牛米，確保探針在測量過程中不會松動或偏移。

二、單探針校準的標準操作流程

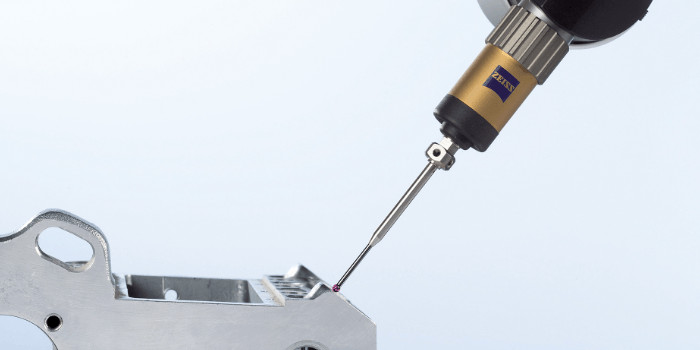

1、探針粗校準建立初始坐標關系，將標準球放置在測量機工作臺中央位置，手動控制探針接近標準球表面。觸發壓力設置為0.1-0.5牛頓，接近速度控制在2-5毫米/分鐘，避免過大沖擊影響校準精度。分別在球面六個方向進行觸測，建立探針的初始參數。

2、探針精校準采用25點或更多測點的自動校準程序，測點分布應均勻覆蓋整個球面。校準程序自動計算探針球直徑和中心位置坐標，重復性誤差應控制在0.5微米以內。校準完成后系統顯示探針球等效直徑、形狀誤差和標準偏差等參數。

3、校準結果驗證通過重復測量標準球直徑進行，連續測量10次取平均值與標準值比較。測量偏差應在±1微米范圍內，標準偏差小于0.3微米表示校準質量良好。記錄校準參數包括探針號、校準時間、標準球編號和環境條件等信息。

三、多探針系統的組合校準技術

1、主探針建立基準坐標系，選擇最常用或精度要求最高的探針作為主探針進行標準校準。主探針校準精度直接影響其他探針的相對位置關系，校準誤差應控制在0.3微米以內。主探針校準完成后，其坐標系作為整個探針系統的基準參考。

2、從探針校準建立與主探針的坐標轉換關系，每個從探針都需要相對于主探針進行位置校準。使用同一標準球進行校準，確保坐標轉換的一致性。從探針校準時應考慮探針長度、角度和剛性差異，校準點數不少于25個，保證轉換矩陣的準確性。

3、探針組合驗證通過測量標準工件進行，使用不同探針測量同一幾何特征比較結果。理想情況下測量結果差異應小于1微米，超差時需要重新校準相關探針。建立探針精度檔案，定期評估各探針的測量一致性和穩定性。

四、特殊探針配置的校準方法

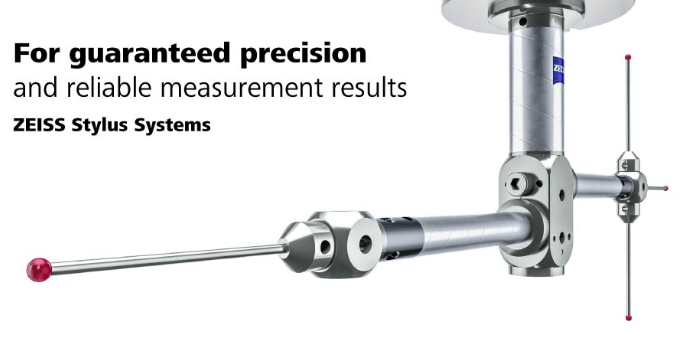

1、星形探針校準需要考慮多個探針球的相對位置關系，每個探針球都需要獨立校準。標準球固定在探針座上，通過旋轉A軸和C軸使不同探針球接觸標準球表面。星形探針校準時間比單探針增加3-5倍，但能夠顯著提高測量效率和精度。

2、加長探針校準要考慮探針桿的彎曲變形和振動影響，校準時觸發力應適當減小至0.05-0.1牛頓。加長探針剛性較差，測量速度應降低至1-2毫米/分鐘，減少動態誤差。校準完成后進行彎曲補償設置，建立探針變形數學模型。

3、角度探針校準需要確定探針相對于測頭的角度關系，使用角度校準治具或標準角度塊進行校準。角度探針適用于測量?jī)A斜表面和內腔特征，角度精度要求±30角秒。校準時需要考慮探針在不同角度位置的重復性和穩定性。

五、探針校準質量控制和維護管理

1、建立探針校準周期管理制度，根據使用頻率和精度要求制定不同的校準間隔。高精度測量探針每天校準一次，一般精度探針每周校準一次。累計測量時間超過8小時或更換探針后必須重新校準。環境溫度變化超過2℃時也需要重新校準。

2、探針精度監控通過定期測量標準件進行，建立探針性能趨勢分析圖表。監控參數包括重復性、準確度和穩定性指標，設定預警閾值自動提醒校準需求。探針磨損達到限值時及時更換，避免影響測量精度和設備安全。

3、校準數據管理建立完整的電子檔案系統，記錄每次校準的詳細信息和結果數據。數據包括校準時間、環境條件、操作人員、校準參數和驗證結果等。校準記錄保存期不少于3年，為質量追溯和問題分析提供依據。

以下是您可能還關注的問題與解答：

Q：探針校準失敗的常見原因有哪些？

A：主要原因包括標準球清潔不徹底、探針磨損嚴重、測量機預熱不充分和環境振動干擾。標準球表面污染會導致觸測點不準確，探針球磨損超過2微米需要更換。機床熱變形未穩定會造成校準漂移，車間振動超過0.05g影響觸測穩定性。

Q：如何判斷探針校準精度是否滿足要求？

A：通過重復性測試和準確度驗證進行判斷。重復校準10次計算標準偏差，應小于測量精度要求的1/3。使用標準球或量塊驗證校準后的測量準確度，偏差應在允許范圍內。建立控制圖監控校準質量趨勢，超出控制限時立即處理。

Q：不同材質工件測量時是否需要重新校準探針？

A：一般情況下不需要重新校準，但測量軟質材料或表面處理件時應考慮接觸變形影響。測量鋁合金等軟質材料時觸發力減小至0.02-0.05牛頓，測量表面鍍層工件時注意探針磨損加劇。建議針對特殊材料建立專用探針和校準參數。

Q：探針校準環境有哪些具體要求？

A：溫度控制在20±1℃，濕度45%-65%，振動加速度小于0.02g。避免陽光直射和氣流干擾，車間照明應均勻穩定。測量室應具備良好的清潔條件，空氣潔凈度達到100000級。定期檢測環境參數并記錄，確保校準條件的一致性和穩定性。

三坐標探針校準是精密測量技術的核心環節，需要操作人員具備扎實的理論基礎和豐富的實踐經驗。隨著測量精度要求不斷提高和智能化技術發展，探針校準技術也在向自動化、標準化和智能化方向演進。企業應該建立完善的探針管理體系，通過規范化操作、系統化培訓和持續改進，確保探針校準質量和測量精度，為產品質量控制和技術創新提供可靠的計量保障。
