平行管用絲攻的規格尺寸和牙數是一樣的，但是加工用途是不一樣的。總而言之，管用絲攻Rp適用于防止流體泄漏等管路接合上使用。一般管路接合則使用G(PF)。下記為管用絲攻的加工詳細說明。

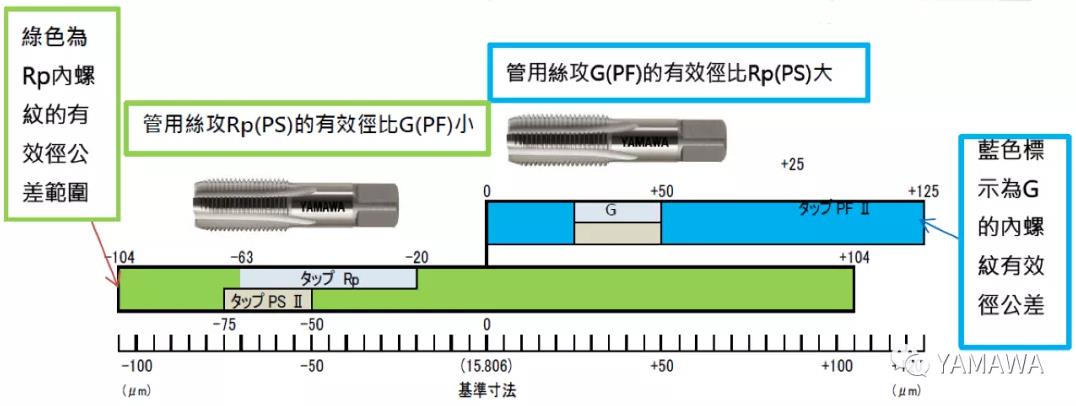

1、圖表為G(PF)和Rp(PS)3/8的精度及有效徑的差異說明：
G(PF)管用絲攻

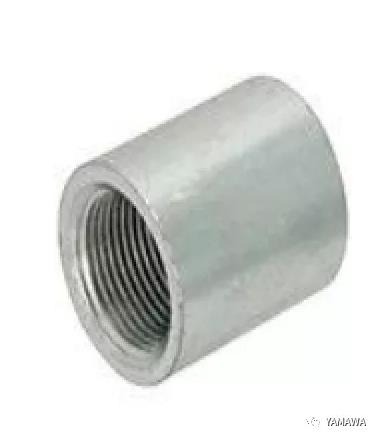

G(PF)管用螺紋絲攻用于機械接合
用途說明：可當作導管的蓋子等用途。
G(PF)管用螺紋絲攻用于機械接合
用途說明：可當作導管的蓋子等用途。
Rp(PS)管用絲攻
Rp(PS)管用螺紋絲攻為防止流體洩漏接合用。
用途說明：水管、瓦斯管、管接頭等接合用。
Rp(PS)管用螺紋絲攻為防止流體洩漏接合用。
用途說明：水管、瓦斯管、管接頭等接合用。
螺紋接合的組合說明 G(PF)外螺紋須和G(PF)內螺紋相接合，Rc(PT)外螺紋須和Rp(PS)的內螺紋相接合。另外、G(PF)內螺紋和Rp(PS)內螺紋，除了有效徑(中徑)不同外，內螺紋小徑(底孔徑)都是有差異的。如果原本加工的內螺紋指定是Rp(PS)的管用絲攻，但卻是以G(PF)絲攻加工因底孔徑是選擇G(PF)的尺寸,所以接合后的管路有可能會發生泄漏的情形，請?zhí)貏e注意。下記是關于G(PF)和Rp(PS)的底孔徑表，請參考。
