在精密測量領域中，同心度檢測是保證零件裝配精度和運行穩定性的關鍵環節。很多工程技術人員對于千分表能否檢測同心度這個問題存在疑問。從專業角度來講，千分表確實可以進行同心度檢測，但需要配合專用夾具和正確的測量方法才能獲得準確結果。一般情況下，千分表配合測量架可以檢測出0.01-0.02mm的同心度誤差，對于要求更高精度的場合，還需要結合其他輔助設備來提升測量準確性。

一、千分表檢測同心度的基本原理

1、同心度測量的本質是檢測被測圓柱面軸線相對于基準軸線的徑向偏移量。千分表通過測量徑向跳動來間接反映同心度狀況，當工件繞基準軸線旋轉一周時，千分表指針的最大擺動幅度即為徑向跳動值。理論上，徑向跳動值的一半近似等于同心度誤差，但這種方法存在一定的測量誤差。

2、千分表的測量精度直接影響同心度檢測結果。常用的機械式千分表分度值為0.01mm，數顯千分表可達到0.001mm精度。對于同心度要求在0.05mm以內的零件，使用0.01mm精度的千分表基本能夠滿足測量需求。但對于同心度要求更嚴格的精密零件，建議使用更高精度的測量設備。

3、測量過程中基準軸線的確定是關鍵環節。通常以零件的主要配合面或設計基準作為測量基準，通過三爪卡盤或?qū)Ｓ脢A具來建立基準軸線。基準軸線的建立精度直接影響最終測量結果，基準偏差超過0.005mm就會顯著影響測量準確性。

二、千分表同心度測量的具體方法

1、V型塊測量法適用于外圓同心度檢測。將被測工件放置在精密V型塊上，V型塊的角度通常為90°或120°，精度等級應達到0級或1級。千分表安裝在測量架上，測頭垂直接觸被測圓柱面，手動旋轉工件一周，記錄千分表的最大和最小讀數。同心度誤差約等于讀數差值的一半，但需要考慮V型塊的幾何誤差影響。

2、頂尖測量法常用于軸類零件的同心度檢測。將工件安裝在車床或?qū)Ｓ脺y量設備的頂尖之間，確保頂尖孔與基準軸線重合。千分表測頭接觸待測圓柱面，電機或手動旋轉工件，觀察千分表指針擺動范圍。這種方法的優點是基準軸線建立相對準確，但要求工件兩端必須有標準的頂尖孔。

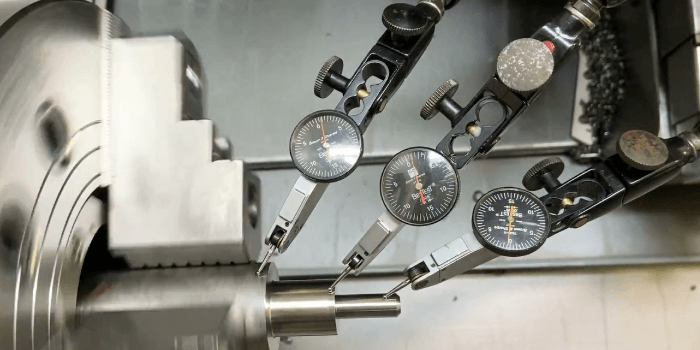

3、卡盤裝夾法適用于孔類零件或短軸類零件。使用精密三爪卡盤或四爪卡盤夾持工件的基準部位，卡盤的徑向跳動應控制在0.005mm以內。千分表固定在機床刀架或?qū)Ｓ弥Ъ苌希瑴y量時緩慢旋轉主軸，記錄千分表讀數變化。需要注意的是，卡盤的夾緊力要適中，避免工件變形影響測量結果。

三、影響測量精度的關鍵因素

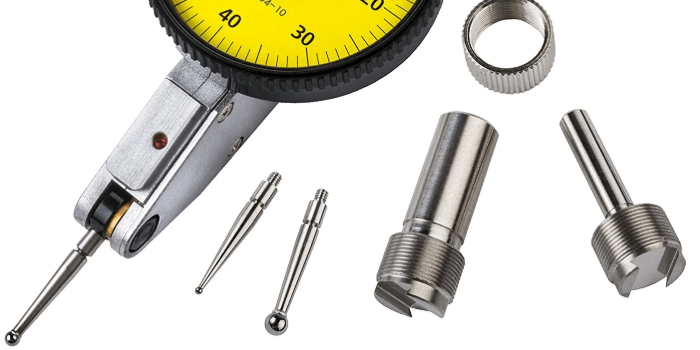

1、千分表的安裝姿態對測量結果影響很大。千分表測頭應垂直于被測表面，偏斜角度超過5°會產生明顯的余弦誤差。測頭的接觸壓力控制在1-3N范圍內，壓力過大會導致工件變形，壓力不足則影響測量穩定性。測頭的球面半徑一般選擇2-3mm，對于小直徑零件可選擇更小的測頭。

2、環境溫度變化會影響測量精度。標準測量溫度為20℃，溫度變化1℃會導致鋼制零件尺寸變化約0.01mm/m。在車間環境中進行測量時，應等待工件和測量設備溫度穩定后再進行測量，或者采用溫度補償措施來修正測量結果。

3、工件表面質量也會影響測量準確性。被測表面的粗糙度應控制在Ra1.6μm以內，表面波紋度不應超過同心度公差的10%。如果表面存在毛刺、劃痕或油污，會導致千分表讀數不穩定，必須在測量前進行適當?shù)谋砻嫣幚怼?/p>

四、測量過程中的注意事項

1、測量前的準備工作至關重要。首先檢查千分表的示值誤差和回程誤差，確保在允許范圍內。標準要求示值誤差不超過±0.01mm，回程誤差不超過0.005mm。千分表的預壓縮量應設置在量程的1/3-1/2位置，既保證測量靈敏度，又避免超量程損壞。

2、測量過程中的操作規范直接影響結果可靠性。旋轉工件的速度應緩慢均勻，一般控制在5-10r/min，過快會產生離心力影響測量。每個測量截面至少測量3次，取平均值作為最終結果。對于長軸類零件，應在多個截面進行測量，全面評估同心度狀況。

3、數據記錄和處理需要規范化。建立測量記錄表格，詳細記錄測量條件、環境參數和測量數據。當同心度誤差接近公差限值時，建議增加測量次數或采用更高精度的測量方法進行驗證。測量不確定度的評估也是質量管理體系的重要要求。

五、千分表同心度測量的局限性與改進方案

1、千分表法測量同心度存在一定的局限性。該方法實際測量的是徑向跳動，而徑向跳動與同心度之間存在幾何關系差異。當工件存在橢圓度誤差時，徑向跳動可能很小但同心度誤差較大。因此，對于高精度要求的同心度測量，建議結合其他測量方法進行驗證。

2、激光干涉儀配合千分表可以提高測量精度。激光干涉儀用于精確控制工件旋轉角度，千分表負責徑向位移測量，這種組合可以將測量精度提高到0.001mm級別。自動數據采集系統還能夠消除人為讀數誤差，提高測量效率和可重復性。

3、三坐標測量機是同心度測量的理想選擇。對于批量生產的精密零件，三坐標測量機可以自動完成同心度測量，測量精度可達0.001mm，并且能夠提供完整的測量報告。雖然設備投資較大，但對于高附加值產品的質量控制具有重要意義。

以下是您可能還關注的問題與解答：

Q：千分表測量同心度的精度能達到多少？

A：使用標準機械千分表配合合適夾具，同心度測量精度一般在0.01-0.02mm。如果使用數顯千分表并嚴格控制測量條件，精度可以提高到0.005mm左右。對于更高精度要求，建議采用激光干涉儀或三坐標測量機。

Q：為什么千分表測量的徑向跳動不等于同心度？

A：徑向跳動反映的是表面相對于基準軸線的最大偏差，而同心度反映的是軸線之間的位置關系。當零件存在橢圓度、錐度等形狀誤差時，兩者數值會有差異。一般情況下，同心度誤差約為徑向跳動的一半，但具體關系取決于零件的幾何特征。

Q：如何選擇合適的千分表量程進行同心度測量？

A：千分表量程應根據預期的同心度誤差來選擇。對于一般機械零件，選擇0-5mm或0-10mm量程即可。精密零件可選擇0-1mm量程以提高分辨率。量程過大會降低測量靈敏度，量程過小可能出現超量程現象。

Q：千分表測量同心度時如何消除偏心誤差？

A：偏心誤差主要來源于基準軸線建立不準確。可以通過多次裝夾測量取平均值、使用精密夾具、改善表面質量等方法來減小偏心誤差。對于關鍵零件，建議在多個方位進行測量驗證，確保測量結果的可靠性。

千分表檢測同心度是一種經濟實用的測量方法，在掌握正確的測量技術和注意事項的前提下，能夠滿足大多數工業生產的精度要求。通過規范的操作程序、合適的測量設備和嚴格的質量控制，可以獲得可靠的同心度測量結果。對于特殊精度要求的場合，還應該結合其他高精度測量手段，建立完善的質量保證體系。
