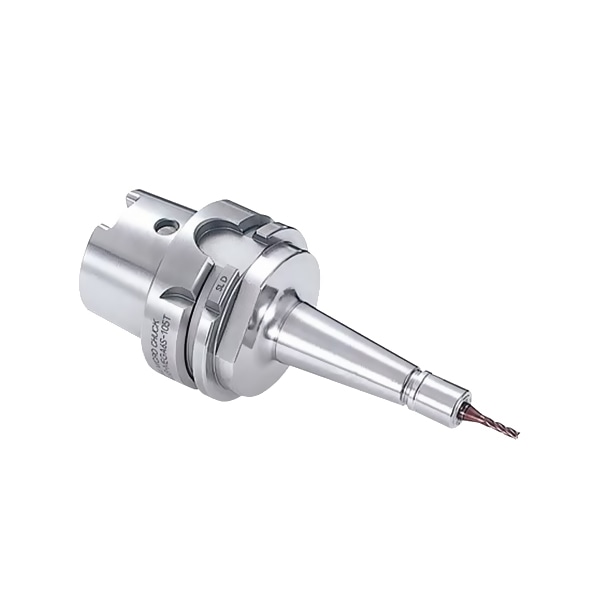

自營BIG大昭和 HSK A型美夾微型刀柄

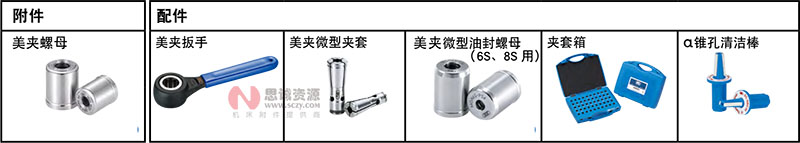

采用超細設計，螺母外徑最小達 Φ10，能將夾具、工件的干涉控制在較小范圍，且具備高剛性錐體型，可對應極小徑立銑刀加工與高速運轉需求。夾持直徑范圍較廣，還提供美夾螺母、扳手等配套附件

品牌: BIG(大昭和)

產品分類: 筒夾刀柄

型號: HSK-A

單位: 個

配送倉庫: 國內倉庫

貨期: 預計15個工作日發貨

產品服務: 當前產品的售前報價、售后安裝培訓與配件附件的采購，您可以直接聯系以下的BIG(大昭和)品牌官方的區域經理了解。

官方熱線: 日本區域李經理： 189-2921-8517 （微信掃碼

掃碼添加微信

）

: 35個規格點擊查看

產品樣本

BIG大昭和 HSK A型美夾微型刀柄.pdf

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

思誠自營商城客服 電話：0769-22186189在線咨詢

共35個規格遇到問題了？采購管家來幫您聯系客服

型號、貨號	夾持直徑(φd)	φD	L	L1	H1	H2	質量(kg)	價格	起訂（單位:個）	操作
HSK-A40-MEGA3S-75T	0.45～3.25	10	75	44	22	38	0.28	加購詢價	- +	加入購物車
HSK-A40-MEGA3S-90T	0.45～3.25	10	90	60	22	38	0.31	加購詢價	- +	加入購物車
HSK-A40-MEGA4S-60T	0.45～4.05	12	60	27	26.5	44	0.27	加購詢價	- +	加入購物車
HSK-A40-MEGA4S-90T	0.45～4.05	12	90	60	26.5	47	0.33	加購詢價	- +	加入購物車
HSK-A40-MEGA4S-105T	0.45～4.05	12	105	76	26.5	47	0.37	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-60T	0.45～6.05	14	60	29	28.5	40	0.28	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-75T	0.45～6.05	14	75	45	28.5	49	0.31	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-90T	0.45～6.05	14	90	60	28.5	49	0.34	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-105T	0.45～6.05	14	105	76	28.5	49	0.39	加購詢價	- +	加入購物車
HSK-A50-MEGA6S-105T	0.45～6.05	14	105	66	28.5	49	0.6	加購詢價	- +	加入購物車
HSK-A63-MEGA3S-75T	0.45～3.25	10	75	36	22	38	0.8	加購詢價	- +	加入購物車
HSK-A63-MEGA3S-120T	0.45～3.25	10	120	81	22	38	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA4S-75T	0.45～4.05	12	75	36	26.5	47	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA4S-90T	0.45～4.05	12	90	51	26.5	47	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA4S-120T	0.45～4.05	12	120	81	26.5	47	1	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-60T	0.45～6.05	14	60	23	28.5	37	0.8	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-75T	0.45～6.05	14	75	36	28.5	48	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-90T	0.45～6.05	14	90	51	28.5	49	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-105T	0.45～6.05	14	105	66	28.5	49	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-120T	0.45～6.05	14	120	81	28.5	49	1	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-135T	0.45～6.05	14	135	96	28.5	49	1	加購詢價	- +	加入購物車
HSK-A63-MEGA8S-90T	2.95～8.05	18	90	51	31	50.5	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA8S-120T	2.95～8.05	18	120	81	31	50.5	1.1	加購詢價	- +	加入購物車
HSK-A40-MEGA3S-60	0.45～3.25	10	60	26	22	39	0.26	加購詢價	- +	加入購物車
HSK-A40-MEGA4S-60	0.45～4.05	12	60	27	26.5	44	0.26	加購詢價	- +	加入購物車
HSK-A40-MEGA4S-90	0.45～4.05	12	90	57	26.5	47	0.29	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-60	0.45～6.05	14	60	28	28.5	40	0.27	加購詢價	- +	加入購物車
HSK-A40-MEGA6S-90	0.45～6.05	14	90	58	28.5	49	0.3	加購詢價	- +	加入購物車
HSK-A50-MEGA4S-75	0.45～4.05	12	75	36	26.5	47	0.5	加購詢價	- +	加入購物車
HSK-A50-MEGA6S-75	0.45～6.05	14	75	36	28.5	49	0.6	加購詢價	- +	加入購物車
HSK-A63-MEGA4S-75	0.45～4.05	12	75	36	26.5	48	0.8	加購詢價	- +	加入購物車
HSK-A63-MEGA4S-105	0.45～4.05	12	105	61	26.5	47	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-75	0.45～6.05	14	75	36	28.5	48	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA6S-105	0.45～6.05	14	105	61	28.5	49	0.9	加購詢價	- +	加入購物車
HSK-A63-MEGA8S-90	2.95～8.05	18	90	48	31	50.5	0.9	加購詢價	- +	加入購物車

商品詳情

PDF數據手冊

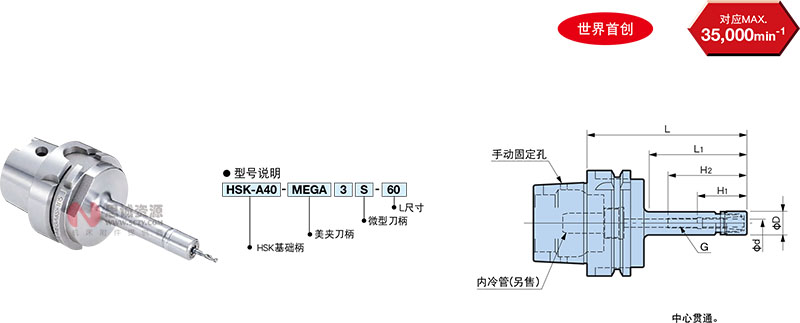

世界最小，螺母外徑Φ10的超細設計。可將夾具、工件的干涉控制在最小的高速刀柄

可對應極小徑立銑刀加工。

高剛性錐體型

A型（DIN 69893-1）(ISO 2164)

型號	夾持直徑 φd	φD	φD1	L	L1	H1	H2	G	對應夾套	質量（kg）
HSK-A40-MEGA3S-75T	0.45 ～ 3.25	10	16	75	44	22	38	M4 P0.7	NBC 3S-□	0.28
HSK-A40-MEGA3S-90T	0.45 ～ 3.25	10	18	90	60	22	38	M4 P0.7	NBC 3S-□	0.31
HSK-A40-MEGA4S-60T	0.45 ～ 4.05	12	14	60	27	26.5	44	M5 P0.8	NBC 4S-□	0.27
HSK-A40-MEGA4S-90T			20	90	60		47			0.33
HSK-A40-MEGA4S-105T			23	105	76		47			0.37
HSK-A40-MEGA6S-60T※	0.45 ～ 6.05	14	16	60	29	28.5	（40）	－	NBC 6S-□	0.28
HSK-A40-MEGA6S-75T			19	75	45		49	M7 P0.75		0.31
HSK-A40-MEGA6S-90T			21.5	90	60					0.34
HSK-A40-MEGA6S-105T			25	105	76					0.39
HSK-A50-MEGA6S-105T	0.45 ～ 6.05	14	22.5	105	66	28.5	49	M7 P0.75	NBC 6S-□	0.6
HSK-A63-MEGA3S-75T	0.45 ～ 3.25	10	14	75	36	22	38	M4 P0.7	NBC 3S-□	0.8
HSK-A63-MEGA3S-120T	0.45 ～ 3.25	10	21.5	120	81	22	38	M4 P0.7	NBC 3S-□	0.9
HSK-A63-MEGA4S-75T	0.45 ～ 4.05	12	15.5	75	36	26.5	47	M5 P0.8	NBC 4S-□	0.9
HSK-A63-MEGA4S-90T			18	90	51					0.9
HSK-A63-MEGA4S-120T			23.5	120	81					1.0
HSK-A63-MEGA6S-60T	0.45 ～ 6.05	14	15.5	60	23	28.5	37	M7 P0.75	NBC 6S-□	0.8
HSK-A63-MEGA6S-75T			17	75	36		48			0.9
HSK-A63-MEGA6S-90T			20	90	51		49			0.9
HSK-A63-MEGA6S-105T			22.5	105	66					0.9
HSK-A63-MEGA6S-120T			25	120	81					1.0
HSK-A63-MEGA6S-135T			27.5	135	96					1.0
HSK-A63-MEGA8S-90T	2.95 ～ 8.05	18	23.5	90	51	31	50.5	M9 P0.75	NBC 8S-□	0.9
HSK-A63-MEGA8S-120T	2.95 ～ 8.05	18	28.5	120	81	31	50.5	M9 P0.75	NBC 8S-□	1.1

直柄型

全面防干涉直柄型

A型（DIN 69893-1）(ISO 12164)

型號	夾持直徑 φd	φD	L	L1	H1	H2	G	對應夾套	質量（kg）
HSK-A40-MEGA3S-60	0.45 ～ 3.25	10	60	26	22	39	M4 P0.7	NBC 3S-□	0.26
HSK-A40-MEGA4S-60	0.45 ～ 4.05	12	60	27	26.5	44	M5 P0.8	NBC 4S-□	0.26
HSK-A40-MEGA4S-90	0.45 ～ 4.05	12	90	57	26.5	47	M5 P0.8	NBC 4S-□	0.29
HSK-A40-MEGA6S-60※	0.45 ～ 6.05	14	60	28	28.5	(40）	－	NBC 6S-□	0.27
HSK-A40-MEGA6S-90	0.45 ～ 6.05	14	90	58	28.5	49	M7 P0.75	NBC 6S-□	0.30
HSK-A50-MEGA4S-75	0.45 ～ 4.05	12	75	36	26.5	47	M5 P0.8	NBC 4S-□	0.5
HSK-A50-MEGA6S-75	0.45 ～ 6.05	14	75	36	28.5	49	M7 P0.75	NBC 6S-□	0.6
HSK-A63-MEGA4S-75	0.45 ～ 4.05	12	75	36	26.5	48	M5 P0.8	NBC 4S-□	0.8
HSK-A63-MEGA4S-105	0.45 ～ 4.05	12	105	61	26.5	47	M5 P0.8	NBC 4S-□	0.9
HSK-A63-MEGA6S-75	0.45 ～ 6.05	14	75	36	28.5	48	M7 P0.75	NBC 6S-□	0.9
HSK-A63-MEGA6S-105	0.45 ～ 6.05	14	105	61	28.5	49	M7 P0.75	NBC 6S-□	0.9
HSK-A63-MEGA8S-90	2.95 ～ 8.05	18	90	48	31	50.5	M9 P0.75	NBC 8S-□	0.9
